P117(version 3.0.1)-PH020

유속 범위	± (0.03 ~ 16) ft/s ± (0.01 ~ 5) m/s
정확도	측정값 대비 ±1.0%.
반복 정밀도	0.2%.
적용 배관 사이즈	1" ~ 48" (25mm ~ 1200mm)
출력 신호	4 ~ 20 mA 아날로그 출력 제공, 최대 부하 500 Ω.
데이터 저장 기능	TF 카드 지원, 기본 저장 용량 16 GB(실제 공급 사양 기준). 최대 1,000개 파일 저장 가능하며, 데이터 저장 간격은 1초부터 최대 86,400초까지 설정 가능.
전원 사양	10.8 V 충전식 리튬 배터리 전원 사용, 메인 배터리 기준 연속 운용 약 6시간 지원.
조작부	택타일 키 방식의 키패드 적용.
디스플레이	3.5인치 흑백 TFT 화면(320 × 480) 적용, 백라이트 LCD 지원.
동작 온도	트랜스미터: 14 ℉ ~ 122 ℉ (–10 ℃ ~ 50 ℃). 트랜스듀서: –40 ℉ ~ 302 ℉ (–40 ℃ ~ 150 ℃).
동작 습도	0 ~ 99% RH (결로 없음).
보호 등급 및 구조	트랜스미터: NEMA 13(IP54) 등급 충족 트랜스듀서: 몰딩(Encapsulated) 구조, IP68 등급 지원. 표준 케이블 길이: 5 m.
중량	트랜스미터: 약 0.85 kg 트랜스듀서(레일 포함): 약 1.25 kg.

PRODUCT INTRODUCTION

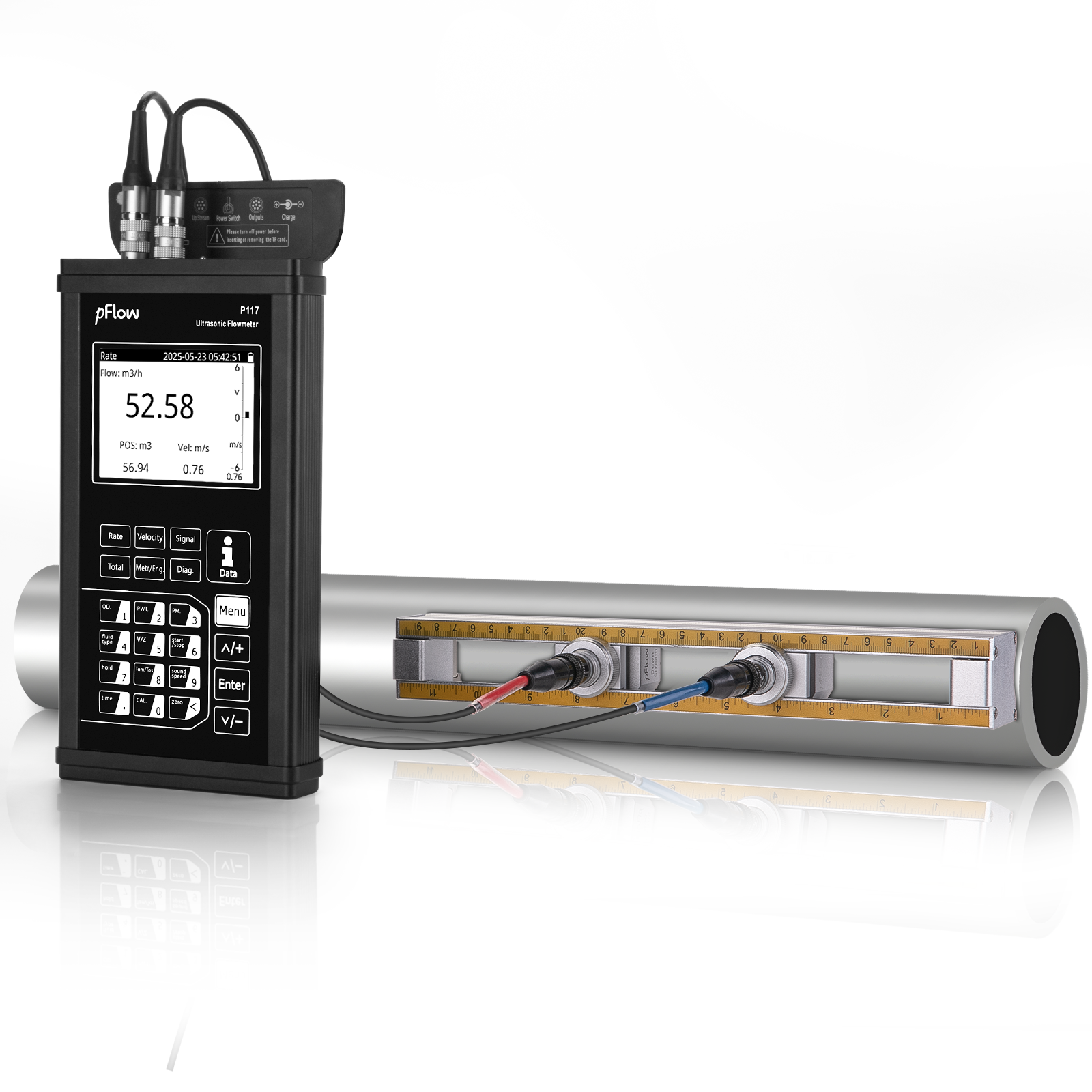

P117 휴대형 초음파 유량계는 수 초 내에 배관 외부에 클램프온 방식으로 설치할 수 있는 제품으로, 25 ~ 1200 mm 배관에 적용 가능하다.

16 GB 데이터 로깅 기능을 제공하며, 4 ~ 20 mA 및 RS485 출력 지원과 함께 내장 배터리로 약 6시간 연속 사용이 가능하다. 측정 유체 온도는 최대 150 ℃까지 대응한다.

설계 및 기술 특징
HD 기술을 기반으로 설계되었으며, 하드웨어 구성 요소를 최소화해 시스템 구조를 단순화했다. 저전압 광대역 펄스 전송 방식을 적용해 전력 소모를 줄이면서도 안정적인 측정을 구현한다.

사용 편의성
직관적이고 명확한 메뉴 구조를 적용해 사용자가 쉽게 설정하고 운용할 수 있다. 복잡한 조작 없이 현장에서 빠르게 유량 측정과 데이터 확인이 가능하다.

데이터 관리 기능
일별, 월별, 연별 누적 유량 데이터를 제공해 장기간 유량 추적과 분석에 활용할 수 있다.

유량 계산 및 출력
정방향 유량과 순 유량 누적기가 병렬로 동작하며, 스팬(Scale Factor) 설정과 디지털 디스플레이를 통해 실시간으로 값을 확인할 수 있다.

누적 펄스 및 주파수 출력은 릴레이와 오픈 컬렉터(Open Collector)를 통해 외부 시스템으로 전송된다.

BODY PARAMETERS

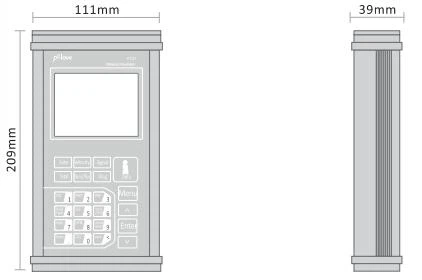

WIRING

전자부 커버 개방
전자부 상단의 힌지형 커버를 연다.

배선 포트 구성

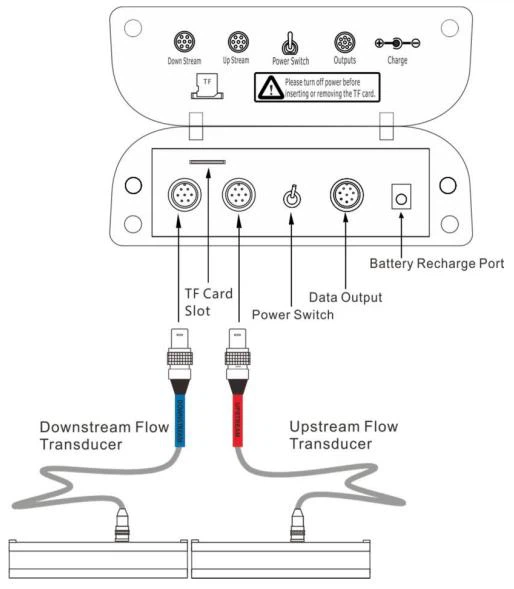

P117의 배선 포트는 좌측부터 순서대로 다운스트림 트랜스듀서 커넥터, 업스트림 트랜스듀서 커넥터, TF 카드 슬롯, 전원 스위치, 데이터 출력 커넥터, 배터리 충전 포트로 구성되어 있다.

INSTALLATION

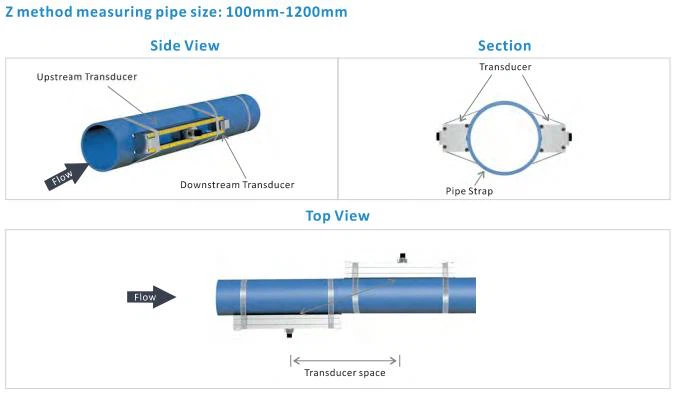

APPLICATIONS

Smart Hot Water Liquid Ultrasonic Flow Meter
Water and wastewater management
HVAC (Heating, Ventilation, and Air Conditioning) systems
Process industries (chemical, pharmaceutical, food and beverage)
Energy management and environmental monitoring
Agriculture and irrigation systems
Research and development
Facilities management
Industrial maintenance and troubleshooting
Carbon footprint, carbon audit, carbon assessment, carbon neutrality, and carbon trading etc.
