Wall-Mounted Flow Meter Optimize Water Treatment Flow Monitoring

Wall-Mounted Flow Meter Optimize Water Treatment Flow Monitoring

D106E
  • 배관 재질: 탄소강, 스테인리스강, PVC, 구리.
  • 측정 유체: 물(Water).
  • 적용 배관 사이즈: 1ʺ ~ 24ʺ (25 mm ~ 600 mm).
  • 유속 범위: 0.16 ft/s ~ 16 ft/s (0.5 m/s ~ 5.0 m/s).
  • 사용 온도 범위: 32 ℉ ~ 140 ℉ (0 ℃ ~ 60 ℃).
견적문의 Data sheet

제품 사양

모델명 D106E
유속 범위 0.16 ft/s ~ 16 ft/s ( 0.5 m/s ~ 5.0 m/s )
적용 배관 사이즈 1ʺ ~ 24ʺ ( 25mm ~ 600mm )
측정 유체 Water
배관 재질 탄소강, 스테인리스강, PVC, 구리.
출력 신호 4 ~ 20 mA 아날로그 출력, 최대 부하 750 Ω.

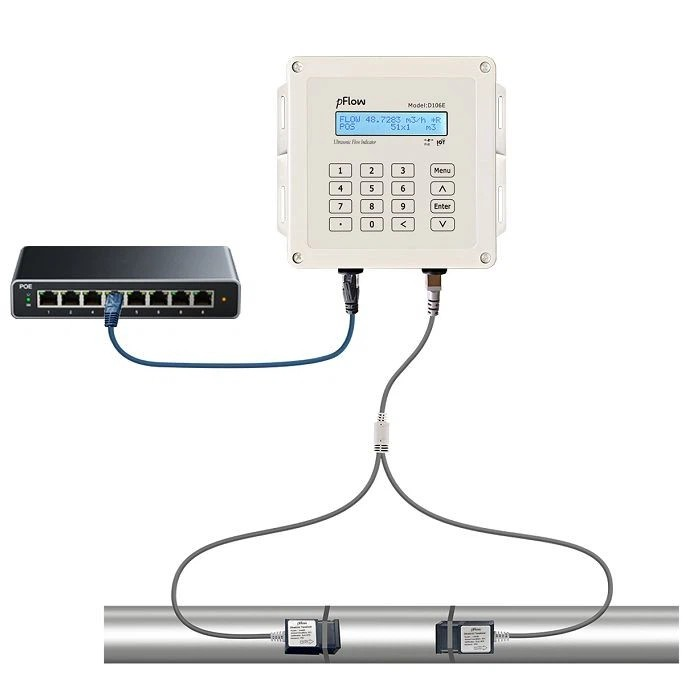

전원 사양 POE 네트워크 케이블을 통한 전원 공급 방식 적용.
조작부 16개의 터치 키 구성.
디스플레이 20 × 2 문자형 LCD 적용, 백라이트 지원.
동작 온도 트랜스미터: 14 ℉ ~ 122 ℉ (–10 ℃ ~ 50 ℃).
트랜스듀서: 32 ℉ ~ 140 ℉ (0 ℃ ~ 60 ℃).
동작 습도 최대 99% RH, 결로 없음.
외함 및 보호 등급 트랜스미터: 엔지니어링 플라스틱(ABS) 재질 적용, IP65 등급 지원.
트랜스듀서: 밀봉 구조 설계, IP68 보호 등급 지원.
트랜스듀서 케이블 기본 케이블 길이 16 ft (5 m).
중량 트랜스미터 약 0.6 kg, 트랜스듀서 약 0.5 kg.


제품 상세 설명

D106E Ultrasonic Flow Meter for Aquaculture



D106E 초음파 유량계는 수처리 산업에 적합한 유량 측정 장비로, 1ʺ부터 24ʺ까지의 배관에서 물의 유량을 측정할 수 있으며 유속 범위는 0.16 ft/s부터 16 ft/s까지 지원한다.


정밀 측정 성능
수처리 공정에서 최적의 수질 조건을 유지하는 데 중요한 정밀한 유량 측정을 제공해 안정적인 공정 운영을 지원한다.

사용 편의성
직관적인 사용자 인터페이스와 백라이트 LCD 디스플레이를 적용해 유량 데이터를 쉽고 명확하게 확인할 수 있다.

데이터 관리 기능
일별, 월별, 연별 유량 데이터를 추적할 수 있어 물 사용량을 체계적으로 관리하고 운영 효율을 높이는 데 도움이 된다.

적용 가치
D106E 초음파 유량계는 신뢰성과 실용성을 겸비한 수처리 산업용 유량 측정 솔루션이다.

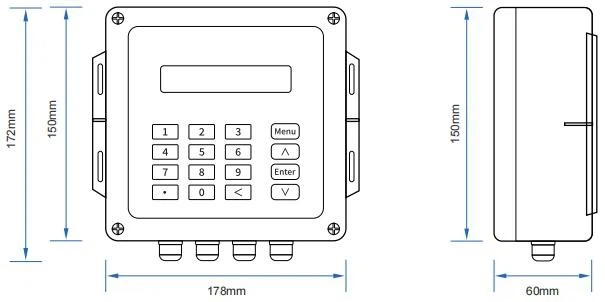

INTERFACE AND SIZE


TRANSDUCER INSTALLATION METHODS


V Method

약 25 mm ~ 400 mm(1ʺ ~ 16ʺ) 범위의 배관 직경에 적용 가능.

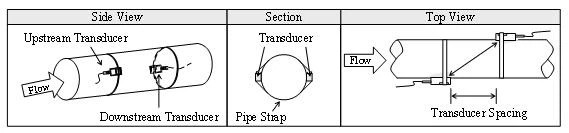

Z Method


적용 배관 직경
약 100 mm ~ 600 mm(4ʺ ~ 24ʺ) 범위의 배관 직경에서 측정 가능.


권장 측정 방식
배관 직경이 300 mm(12ʺ) 이상인 경우 Z 방식(Z Method) 적용 권장.


APPLICATIONS

  • water treatment
  • HVAC (Heating, Ventilation, and Air Conditioning) systemsl
  • Water and wastewater management
  • Process industries (chemical, pharmaceutical, food and beverage)
  • Energy management and environmental monitoring
  • Agriculture and irrigation systems
  • Research and development
  • Facilities management
  • Industrial maintenance and troubleshooting
  • Carbon footprint, carbon audit, carbon assessment, carbon neutrality, and carbon trading etc.
