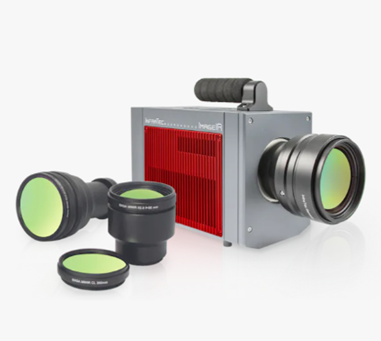

ImageIR® 9500 (HD 화질의 빠르고 하이엔드 열화상(열영상) 측정)

ImageIR® 9500 (HD 화질의 빠르고 하이엔드 열화상(열영상) 측정)

ImageIR® 9500
  • 16:9 HD 포맷의 (1,280 × 720) IR 픽셀을 갖춘 FPA 포톤 디텍터
  • MicroScan 기술을 통해 풀 프레임 기준 3.7 Megapixels의 기하학적 해상도 구현
  • 최대 0.025 K의 우수한 열 분해능
  • 최대 1.5 kHz의 IR 프레임 레이트 지원
  • 수 마이크로초(µs) 수준의 매우 짧은 적분 시간으로 고속 현상 정밀 측정 가능
견적문의 Data sheet

제품 사양

모델명 ImageIR® 9500
스펙트럼 범위 (3.5 … 4.8) µm
픽셀 피치(Pitch) 12 µm
디텍터 MCT
디텍터 포맷 (IR pixel) (1,280 × 720)
옵토-메커니컬 MicroScan 적용 이미지 포맷 (IR pixel) (2,560 × 1,440)
이미지 취득 방식 Snapshot 방식
리드아웃 모드 ITR / IWR
조리개 비(Aperture ratio) f/2.0
디텍터 냉각 방식 Stirling 쿨러
온도 측정 범위 (-20 … 1,200) °C, 최대 3,000 °C*
측정 정확도 ± 1 °C 또는 ± 1 %
온도 분해능 30 °C 기준 0.025 K 이하
프레임 레이트 (Full / Half / Quarter / Sub frame) 최대 120 / 446 / 1,517 / 16,053 Hz
윈도우 모드 지원
포커스 수동, 모터 구동 또는 자동*
다이내믹 레인지 14 bit
적분 시간(Integration time) (1 … 20,000) µs
회전식 조리개 휠 최대 7포지션
(회전식 조리개 휠 및 필터 휠*)
회전식 필터 휠 최대 7포지션
(회전식 조리개 휠 및 필터 휠*)
인터페이스 10 GigE, GigE*, 2× Camera Link*, HDMI*
트리거 TTL 방식, 입력 4채널 / 출력 2채널
아날로그 신호*, IRIG-B* 입력 2채널 / 출력 2채널, 지원
삼각대 어댑터 1/4″ 및 3/8″ 사진용 나사, 2 × M5
전원 공급 24 V DC
와이드 레인지 AC 전원 (100 … 240) V
보관 및 동작 온도 보관 온도: (-40 … 70) °C
동작 온도: (-20 … 50) °C
보호 등급 IP54 (IEC 60529 기준)
동작 중 충격·진동 내성 진동: 2 G (DIN EN 60068-2-6)
충격: 25 G (DIN EN 60086-2-27)
크기 및 무게 (241 × 123 × 160) mm, 4.7 kg (렌즈 제외)
분석 및 평가 소프트웨어* IRBIS® 3, IRBIS® 3 view, IRBIS® 3 plus*, IRBIS® 3 professional*, IRBIS® 3 control*, IRBIS® 3 online*, IRBIS® 3 process*, IRBIS® 3 active*, IRBIS® 3 mosaic*, IRBIS® 3 vision*
* * Depending on model
** In selected measurement ranges
*** Simulated values acc. to Johnson criteria for detection, recognition and identification with atmospheric extinction coefficient of 0.2/km and a probability of 50%.
