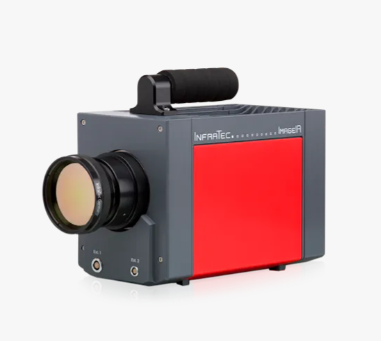

ImageIR® 8800 (최단 적분 시간을 제공하는 LWIR 카메라)

ImageIR® 8800

실외 환경에서도 저온 대상에 대해 매우 짧은 적분 시간 구현
초고속 프레임 레이트 지원
최대 200 mm의 망원(optical telephoto) 렌즈 제공
LWIR 대역에서 셔터 없이 안정적이고 정밀한 장시간 측정 가능

제품 사양

모델명	ImageIR® 8800
스펙트럼 범위	(7.7 … 10.2) µm
픽셀 피치(Pitch)	15 µm
디텍터	MCT (Mercury Cadmium Telluride)
디텍터 포맷 (IR pixel)	(640 × 512)
옵토-메커니컬 MicroScan 적용 이미지 포맷 (IR pixel)	(1,280 × 1,024)
이미지 취득 방식	Snapshot 방식
리드아웃 모드	ITR
조리개 비율(Aperture ratio)	f/2.0
디텍터 냉각 방식	Stirling 쿨러
온도 측정 범위	(-40 … 1,700) °C, 최대 3,000 °C*
측정 정확도	± 1 °C 또는 ± 1 %
온도 분해능	30 °C 기준 0.025 K 이하
프레임 레이트 (Full / Half / Quarter / Sub frame)	최대 233 / 874 / 2,892 / 14,593 Hz
윈도우 모드	지원
포커스	수동, 모터 구동 또는 자동*
다이내믹 레인지	최대 16 bit*
적분 시간(Integration time)	(10 … 20,000) µs
회전식 조리개 휠	최대 7개 포지션 (회전식 조리개 휠 및 필터 휠*)
회전식 필터 휠	최대 7개 포지션 (회전식 조리개 휠 및 필터 휠*)
인터페이스	GigE \| 10 GigE* \| 2× CAMLink* \| HDMI*
트리거	입력 4채널 / 출력 2채널, TTL
아날로그 신호, IRIG-B	입력 2채널 / 출력 2채널, 지원
삼각대 어댑터	1/4″ 및 3/8″ 사진용 나사 규격, 2 × M5
전원 공급	24 V DC 와이드 레인지 AC 전원 (100 … 240) V
보관 및 동작 온도	보관 온도: (-40 … 70) °C 동작 온도: (-20 … 50) °C
보호 등급	IP54 (IEC 60529 기준)
동작 중 충격·진동 내성	진동: 2 G (DIN EN 60068-2-6) 충격: 25 G (DIN EN 60086-2-27)
크기 및 무게	(244 × 120 × 160) mm*; 4.0 kg (렌즈 제외)
추가 기능	Multi Integration Time* HDR, HighSense*
분석 및 평가 소프트웨어*	IRBIS® 3, IRBIS® 3 view, IRBIS® 3 plus, IRBIS® 3 professional, IRBIS® 3 control, IRBIS® 3 online, IRBIS® 3 process, IRBIS® 3 active, IRBIS® 3 mosaic, IRBIS® 3 vision
*	* Depending on model In selected measurement ranges * Simulated values acc. to Johnson criteria for detection, recognition and identification with atmospheric extinction coefficient of 0.2/km and a probability of 50%.
