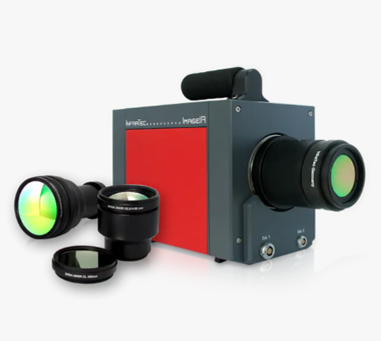

ImageIR® 8300 hp (VGA 포맷의 다재다능한 적외선 카메라)

ImageIR® 8300 hp

최대 355 Hz의 풀 프레임 속도 지원
트리거 인터페이스, MicroScan, HighSense 등 다양한 확장 옵션 제공
극도로 넓은 측정 범위를 위한 HDR 기능 탑재
매우 긴 쿨러 수명으로 연속 운용에 최적화

제품 사양

모델명	ImageIR® 8300 hp
스펙트럼 범위	MCT: (1.5 … 5.5) µm InSb: (1.5 … 5.7) µm
픽셀 피치(Pitch)	15 µm
디텍터	MCT 또는 InSb
디텍터 포맷 (IR pixel)	(640 × 512)
옵토-메커니컬 MicroScan 적용 시 이미지 포맷 (IR pixel)	(1,280 × 1,024)
이미지 취득 방식	Snapshot 방식
리드아웃 모드	ITR / IWR
조리개 비율(Aperture ratio)	f/3.0
디텍터 냉각 방식	Stirling cooler
온도 측정 범위	(-40 … 1,500) °C, 최대 3,000 °C*
측정 정확도	± 1 °C 또는 ± 1 %
온도 분해능 (30 °C 기준)	MCT: 0.02 K 이하 InSb: 0.025 K 이하
프레임 레이트 (Full / Half / Quarter / Sub frame)	MCT: 최대 232 / 828 / 2,300 / 3,725 Hz InSb: 최대 355 / 670 / 1,200 / 5,000 Hz
윈도우 모드	지원
포커스	수동, 모터 구동 또는 자동*
다이내믹 레인지	최대 16 bit*
적분 시간(Integration time)	(0.6 … 20,000) µs
회전식 조리개 휠	최대 5 포지션
회전식 필터 휠	최대 7 포지션
인터페이스	GigE \| CAMLink 2채널* \| 10 GigE* \| HDMI*
트리거	TTL, 입력 4채널 / 출력 2채널
아날로그 신호* / IRIG-B*	입력 2채널 / 출력 2채널, 지원
삼각대 어댑터	1/4″ 및 3/8″ 사진용 나사 규격, M5 × 2
전원 공급	DC 24 V 와이드 레인지 AC 전원 (100 … 240) V
보관 및 동작 온도	보관 온도: (-40 … 70) °C 동작 온도: (-20 … 50) °C
보호 등급	IP54 (IEC 60529 기준)
동작 중 충격·진동 내성	진동: 2 G (DIN EN 60068-2-6) 충격: 25 G (DIN EN 60086-2-27)
크기 및 무게	MCT: (241 × 120 × 160) mm* InSb: (235 × 120 × 160) mm** 무게: 3.3 kg (렌즈 제외)
추가 기능	Multi Integration Time, HighSense, HDR
분석 및 평가 소프트웨어*	IRBIS® 3, IRBIS® 3 view, IRBIS® 3 plus, IRBIS® 3 professional, IRBIS® 3 control, IRBIS® 3 online, IRBIS® 3 process, IRBIS® 3 active, IRBIS® 3 mosaic, IRBIS® 3 vision
*	* Depending on model In selected measurement ranges * Simulated values acc. to Johnson criteria for detection, recognition and identification with atmospheric extinction coefficient of 0.2/km and a probability of 50%.
