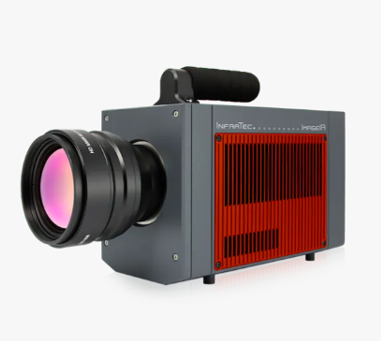

ImageIR® 10300 (고기하학적 해상도를 위한 Full HD 적외선 카메라)

ImageIR® 10300 (고기하학적 해상도를 위한 Full HD 적외선 카메라)

ImageIR® 10300
  • 3메가픽셀 포맷의 Full HD 해상도
  • 고속 모드(High-speed mode)를 통해 시야각(Field of View)을 유지한 상태에서 향상된 열 해상도 및 프레임 레이트 제공
  • MIT(Multi Integration Time) 기능을 통해 넓은 온도 범위에서 연속적인 온도 측정 가능
  • 10배 현미경(Microscope)을 이용한 미세 구조 및 극소 디테일 분석 가능
견적문의 Data sheet

제품 사양

모델명 ImageIR® 10300
스펙트럼 범위 (3.6 … 4.9) µm
픽셀 피치(Pitch) 10 µm
디텍터 InSb
디텍터 포맷 (IR pixel) (1,920 × 1,536)
이미지 취득 방식 Snapshot 방식
리드아웃 모드 ITR / IWR
조리개 비율(Aperture ratio) f/2.0
디텍터 냉각 방식 Stirling cooler
온도 측정 범위 (-40 … 1,200) °C, 최대 3,000 °C*
측정 정확도 ± 1 °C 또는 ± 1 %
온도 분해능 30 °C 기준 0.035 K 이하
고속 모드(High-speed mode) 기준 0.022 K
프레임 레이트 (Full / Half / Quarter / Sub frame) 일반 모드: 최대 113 / 216 / 396 / 1,915 Hz
고속 모드*: 최대 400 / 692 / 1,088 / 2,493 Hz
윈도우 모드 지원
포커스 수동, 모터 구동 또는 자동*
다이내믹 레인지 14 bit
적분 시간(Integration time) (1 … 20,000) µs
회전식 조리개 휠 최대 7 포지션
(회전식 조리개 휠 및 필터 휠*)
회전식 필터 휠 최대 7 포지션
(회전식 조리개 휠 및 필터 휠*)
인터페이스 10 GigE | HDMI*
트리거 입력 4채널 / 출력 2채널, TTL
아날로그 신호*, IRIG-B* 입력 2채널 / 출력 2채널, 지원
삼각대 어댑터 1/4″ 및 3/8″ 사진용 나사 규격, 2 × M5
전원 공급 24 V DC
와이드 레인지 AC 전원 (100 … 240) V
보관 및 동작 온도 보관 온도: (-40 … 70) °C
동작 온도: (-20 … 50) °C
보호 등급 IP54 (IEC 60529 기준)
동작 중 충격·진동 내성 진동: 2 G (DIN EN 60068-2-6)
충격: 25 G (DIN EN 60086-2-27)
크기 및 무게 (241 × 123 × 160) mm; 4.7 kg (렌즈 제외)
추가 기능* High-speed mode*, Multi Integration Time*, HighSense*
분석 및 평가 소프트웨어* IRBIS® 3, IRBIS® 3 view, IRBIS® 3 plus*, IRBIS® 3 professional*, IRBIS® 3 control*, IRBIS® 3 online*, IRBIS® 3 process*, IRBIS® 3 active*, IRBIS® 3 mosaic*, IRBIS® 3 vision*
* * Depending on model
** In selected measurement ranges
*** Simulated values acc. to Johnson criteria for detection, recognition and identification with atmospheric extinction coefficient of 0.2/km and a probability of 50%.
