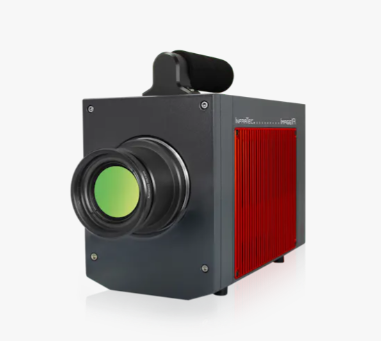

ImageIR® 9400 hs (VGA 포맷의 유연한 고속 카메라)

ImageIR® 9400 hs

622 Hz의 프레임 속도로 VGA 해상도 영상 제공
마이크로초 단위의 매우 짧은 적분 시간 지원
최대 0.02 K 수준의 열 분해능
고속 모드 적용 시, 시야각(FOV)을 유지하면서 향상된 열 분해능과 프레임 속도 제공

제품 사양

모델명	ImageIR® 9400 hs
스펙트럼 범위	(1.5 … 5.5) µm
픽셀 피치(Pitch)	20 µm
디텍터	InSb
디텍터 포맷 (IR pixel)	(640 × 512)
이미지 취득 방식	Snapshot 방식
리드아웃 모드	ITR / IWR
조리개 비율(Aperture ratio)	f/2.2 또는 f/3.0
디텍터 냉각 방식	Stirling 쿨러
온도 측정 범위	(-40 … 1,500) °C, 최대 3,000 °C*
측정 정확도	± 1 °C 또는 ± 1 %
온도 분해능	30 °C 기준 0.02 K 이하
프레임 레이트 (Full / Half / Quarter / Sub frame)	최대 622 / 1,053 / 1,615 / 3,343 Hz
윈도우 모드	지원
포커스	수동, 모터 구동 또는 자동*
다이내믹 레인지	최대 16 bit*
적분 시간(Integration time)	(1 … 20,000) µs
회전식 조리개 휠	최대 5 포지션
회전식 필터 휠	최대 7 포지션
인터페이스	10 GigE, HDMI*, CAMLink
트리거	입력 4채널 / 출력 2채널, TTL
아날로그 신호/ IRIG-B	입력 3채널 / 출력 2채널, 지원
삼각대 어댑터	1/4″ 및 3/8″ 사진용 나사 규격, 2 × M5
전원 공급	24 V DC 와이드 레인지 AC 전원 (100 … 240) V
보관 및 동작 온도	보관 온도: (-40 … 70) °C 동작 온도: (-20 … 50) °C
보호 등급	IP54 (IEC 60529 기준)
동작 중 충격·진동 내성	진동: 2 G (DIN EN 60068-2-6) 충격: 25 G (DIN EN 60086-2-27)
크기 및 무게	(241 × 123 × 160) mm, 4.3 kg (렌즈 제외)
추가 기능	Multi Integration Time, HighSense
분석 및 평가 소프트웨어*	IRBIS® 3, IRBIS® 3 view, IRBIS® 3 plus, IRBIS® 3 professional, IRBIS® 3 control, IRBIS® 3 online, IRBIS® 3 process, IRBIS® 3 active, IRBIS® 3 mosaic, IRBIS® 3 vision
*	* Depending on model In selected measurement ranges * Simulated values acc. to Johnson criteria for detection, recognition and identification with atmospheric extinction coefficient of 0.2/km and a probability of 50%.
