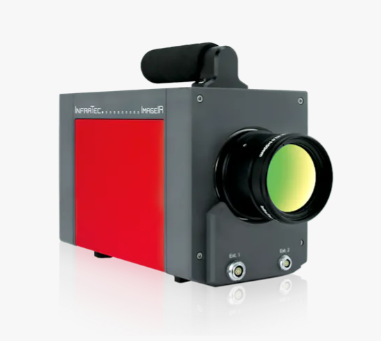

ImageIR® 5300 (대형 픽셀 피치(Pixel Pitch)를 갖춘 고속 적외선 카메라)

ImageIR® 5300 (대형 픽셀 피치(Pixel Pitch)를 갖춘 고속 적외선 카메라)

ImageIR® 5300
  • 최대 105,000 Hz의 극초고속 프레임 레이트로 가장 빠른 공정까지 정밀하게 포착
  • 15 mK 미만의 최고 수준 thermal resolution 제공
  • 30 µm pixel pitch의 매우 큰 detector area로 뛰어난 thermal sensitivity 구현
  • 매우 짧은 integration time을 통해 고속으로 이동하는 측정 대상에서도 왜곡 없는 이미지 획득
견적문의 Data sheet

제품 사양

모델명 ImageIR® 5300
스펙트럼 범위 (3.7 … 4.8) µm
픽셀 피치(Pitch) 30 µm
디텍터 MCT (Mercury Cadmium Telluride)
디텍터 포맷 (IR pixel) (320 × 256)
이미지 취득 방식 Snapshot 방식
리드아웃 모드 ITR
조리개 비율(Aperture ratio) f/2.0
디텍터 냉각 방식 Stirling 쿨러
온도 측정 범위 (-40 … 1,200) °C, 최대 3,000 °C*
측정 정확도 ± 1 °C 또는 ± 1 %
온도 분해능 30 °C 기준 최대 0.015 K
프레임 레이트 (Full / Half / Quarter / Sub frame) 최대 481 / 1,906 / 7,229 / 105,000 Hz
윈도우 모드 지원
포커스 수동, 모터 구동 또는 자동*
다이내믹 레인지 최대 16 bit*
적분 시간(Integration time) (1 … 20,000) µs
회전식 조리개 휠 최대 5단 위치
회전식 필터 휠 최대 5단 위치
인터페이스 GigE | HDMI*
트리거 입력 4채널 / 출력 2채널, TTL
아날로그 신호*/IRIG-B* 입력 2채널 / 출력 2채널, 지원
삼각대 어댑터 1/4″ 및 3/8″ 사진용 나사 규격, 2 × M5
전원 공급 24 V DC
와이드 레인지 AC 전원 (100 … 240) V
보관 및 동작 온도보관 및 동작 온도 보관 온도: (-40 … 70) °C
동작 온도: (-20 … 50) °C
보호 등급 IP54 (IEC 60529 기준)
동작 중 충격·진동 내성 진동: 2 G (DIN EN 60068-2-6)
충격: 25 G (DIN EN 60086-2-27)
크기 및 무게 (241 × 120 × 160) mm*; 3.3 kg (렌즈 제외)
추가 기능 Multi Integration Time*
분석 및 평가 소프트웨어* IRBIS® 3, IRBIS® 3 view, IRBIS® 3 rotate, IRBIS® 3 plus*, IRBIS® 3 professional*, IRBIS® 3 control*, IRBIS® 3 online*, IRBIS® 3 process*, IRBIS® 3 active*, IRBIS® 3 mosaic*, IRBIS® 3 vision*
* * Depending on model
** In selected measurement ranges
*** Simulated values acc. to Johnson criteria for detection, recognition and identification with atmospheric extinction coefficient of 0.2/km and a probability of 50%.
