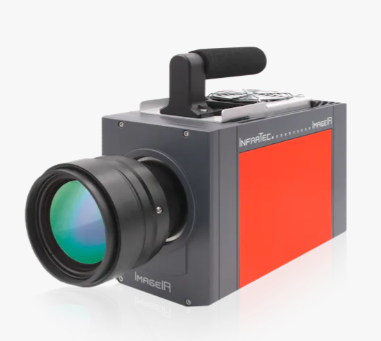

ImageIR® 8300 hs (VGA 포맷의 고속 열화상 촬영)

ImageIR® 8300 hs

초고속으로 움직이는 물체 또는 매우 동적인 열 과정에 대한 열화상 이미지 획득 (프레임 레이트 최대 1,105 Hz)
픽셀 피치 25 µm를 적용하여 매우 짧은 적분 시간 구현
(640 × 512) IR 픽셀 해상도의 디텍터를 통해 미세한 디테일까지 감지 가능
20 mK 이하의 높은 열 분해능으로 정밀한 측정 가능

제품 사양

모델명	ImageIR® 8300 hs
스펙트럼 범위	InSb: (1.5 … 5.5) µm T2SLS: (1.5 … 6) µm
픽셀 피치(Pitch)	25 µm
디텍터	T2SLS 또는 InSb
디텍터 포맷 (IR pixel)	(640 × 512)
이미지 취득 방식	Snapshot 방식
리드아웃 모드	IWR
조리개비(Aperture ratio)	f/2.0
디텍터 냉각 방식	Stirling 쿨러; HOT Long-Life (T2SLS)
온도 측정 범위	(-40 … 1,700) °C, 최대 3,000 °C*
측정 정확도	± 1 °C 또는 ± 1 %
온도 분해능	30 °C 기준 0.02 K 이하
프레임 레이트 (Full / Half / Quarter / Sub frame)	최대 1,105 / 1,957 / 3,731 / 30,330 Hz
윈도우 모드	지원
포커스	수동, 모터 구동 또는 자동*
다이내믹 레인지	14 bit
적분 시간(Integration time)	(0.5 … 20,000) µs
회전식 조리개 휠	최대 7 포지션 (회전식 조리개 휠 및 필터 휠*)
회전식 필터 휠	최대 7 포지션 (회전식 조리개 휠 및 필터 휠*)
인터페이스	10 GigE, HDMI*
트리거	입력 4채널 / 출력 2채널, TTL
아날로그 신호, IRIG-B	입력 2채널 / 출력 2채널, 지원
삼각대 어댑터	1/4″ 및 3/8″ 사진용 나사 규격, 2 × M5
전원 공급	DC 24 V 와이드 레인지 AC 전원 (100 … 240) V
보관 및 동작 온도	보관 온도: (-40 … 70) °C 동작 온도: (-20 … 40) °C
보호 등급	IP54 (IEC 60529 기준)
크기 및 무게	(235 × 120 × 160) mm, 4 kg
추가 기능	HighSense*
*	* Depending on model In selected measurement ranges * Simulated values acc. to Johnson criteria for detection, recognition and identification with atmospheric extinction coefficient of 0.2/km and a probability of 50%.
