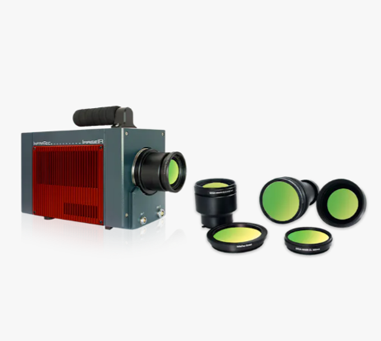

ImageIR® 9400 hp (HD 포맷의 유연한 고속 카메라)

ImageIR® 9400 hp

대면적 측정 대상에서도 미세 구조를 효율적으로 측정 가능
VGA 모드에서 매우 높은 프레임 레이트를 제공하는 고속 측정 모드 지원
매우 넓은 측정 범위를 위한 HDR 모드 지원
높은 정확도와 유연한 측정을 위한 High-Sense 모드 지원

제품 사양

모델명	ImageIR® 9400 hp
스펙트럼 범위	(1.5 … 5.5) µm
픽셀 피치(Pitch)	10 µm
디텍터	InSb
디텍터 포맷 (IR pixel)	(1,280 × 1,024)
옵토-메커니컬 MicroScan 적용 시 이미지 포맷 (IR pixel)	(2,560 × 2,048)
이미지 취득 방식	Snapshot 방식
리드아웃 모드	ITR / IWR
조리개 비(F-number)	f/2.2 또는 f/3.0
디텍터 냉각 방식	Stirling 쿨러
온도 측정 범위	(-40 … 1,500) °C, 최대 3,000 °C*
측정 정확도	± 1 °C 또는 ± 1 %
온도 분해능	30 °C 기준 0.03 K 이하 고속 모드(High-speed mode) 기준 0.02 K
프레임 레이트 (Full / Half / Quarter / Sub frame)	최대 180 / 342 / 622 / 2,601 Hz 고속 모드*: 최대 622 / 1,053 / 1,615 / 3,343 Hz
윈도우 모드	지원
포커스	수동, 모터 구동 또는 자동*
다이내믹 레인지	최대 16 bit*
적분 시간(Integration time)	(1 … 20,000) µs
회전식 조리개 휠	최대 5단 위치 지원
회전식 필터 휠	최대 7단 위치 지원
인터페이스	10 GigE, HDMI, GigE, CAMLink
트리거	입력 4채널 / 출력 2채널, TTL
아날로그 신호, IRIG-B	입력 3채널 / 출력 2채널, 지원
삼각대 어댑터	1/4″ 및 3/8″ 사진용 나사 규격, M5 나사 2개
전원 공급	DC 24 V 와이드 레인지 AC 전원 (100 … 240) V
보관 및 동작 온도	보관 온도: (-40 … 70) °C 동작 온도: (-20 … 50) °C
보호 등급	IP54 (IEC 60529 기준)
동작 중 충격·진동 내성	진동: 2 G (DIN EN 60068-2-6) 충격: 25 G (DIN EN 60086-2-27)
크기 및 무게	(241 × 123 × 160) mm, 4.3 kg (렌즈 제외)
추가 기능	High-speed mode*, Multi Integration Time, HighSense
분석 및 평가 소프트웨어*	IRBIS® 3, IRBIS® 3 view, IRBIS® 3 plus, IRBIS® 3 professional, IRBIS® 3 control, IRBIS® 3 online, IRBIS® 3 process, IRBIS® 3 active, IRBIS® 3 mosaic, IRBIS® 3 vision
*	* Depending on model In selected measurement ranges * Simulated values acc. to Johnson criteria for detection, recognition and identification with atmospheric extinction coefficient of 0.2/km and a probability of 50%.
