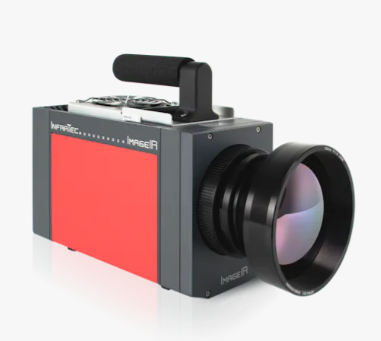

ImageIR® 9800

모델명	ImageIR® 9800
스펙트럼 범위	(7.7 … 12.5) µm
픽셀 피치(Pitch)	12 µm
디텍터	T2SLS
디텍터 포맷 (IR pixel)	(1,280 × 1,024)
이미지 취득 방식	Snapshot 방식
리드아웃 모드	IWR
조리개 비율(Aperture ratio)	f/2.4
디텍터 냉각 방식	Stirling cooler
온도 측정 범위	(-40 … 1,500) °C, 최대 3,000 °C*
측정 정확도	± 1 °C 또는 ± 1 %
온도 분해능	30 °C 기준 0.03 K 이하
프레임 레이트 (Full / Half / Quarter / Sub frame)	최대 180 / 354 / 672 / 5,800 Hz
윈도우 모드	지원
포커스	수동, 모터 구동 또는 자동
다이내믹 레인지	14 bit
적분 시간(Integration time)	(100 … 20,000) µs
인터페이스	10 GigE
트리거	입력 4채널 / 출력 2채널
아날로그 신호, IRIG-B	입력 2채널 / 출력 2채널, 지원
삼각대 어댑터	1/4″ 및 3/8″ 사진용 나사 규격, 2 × M5
전원 공급	24 V DC
보관 및 동작 온도	보관 온도: (-40 … 70) °C 동작 온도: (-20 … 40) °C
보호 등급	IP54 (IEC 60529 기준)
크기 및 무게	(277 × 123 × 160) mm, 4 kg (렌즈 제외)
분석 및 평가 소프트웨어*	IRBIS® 3, IRBIS® 3 view, IRBIS® 3 plus, IRBIS® 3 professional, IRBIS® 3 control, IRBIS® 3 online, IRBIS® 3 process, IRBIS® 3 active, IRBIS® 3 mosaic, IRBIS® 3 vision
*	* Depending on model In selected measurement ranges * Simulated values acc. to Johnson criteria for detection, recognition and identification with atmospheric extinction coefficient of 0.2/km and a probability of 50%.
