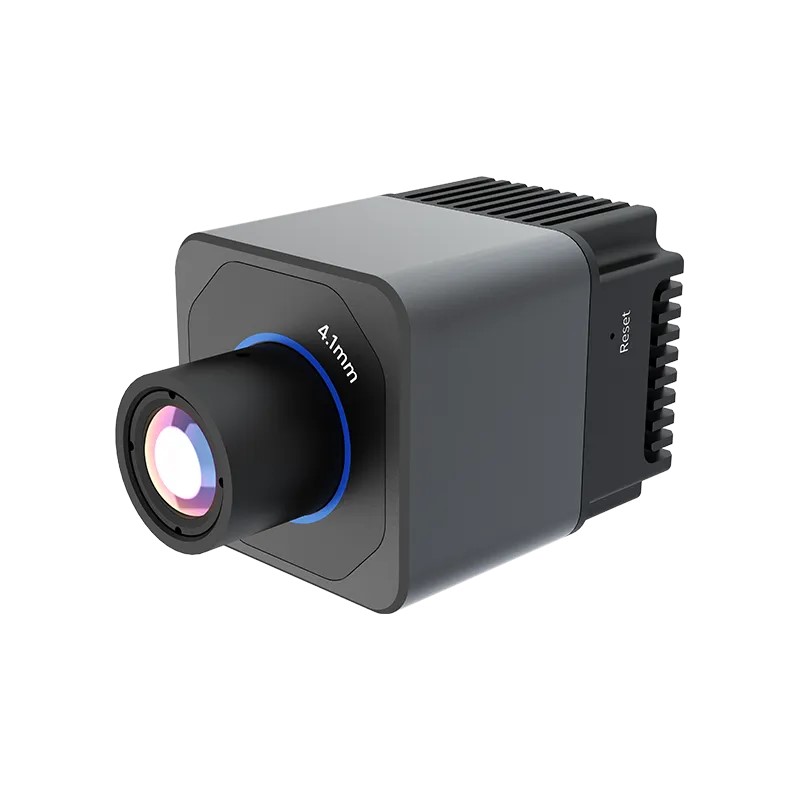

TN460U 초고온 측정용 고정형 열화상카메라

TN460U 초고온 측정용 고정형 열화상카메라

TN460U (TN 고정형 열화상)
  • TN460U 고정형 초고온 측정용 열화상 카메라는 2,000도 고온 측정이 필요한 환경을 위해 특별히 설계된 비접촉식 적외선 열화상 카메라입니다.
  • 비냉각식 640×512의 고해상도 열화상 FPA 센서를 장착하여 0~2,000°C의 초광범위 온도 측정 범위를 제공합니다.
  • 컴팩트 사이즈의 경량화 된 설계로 제작되어 있으며, 옵션으로 선택 가능한 공랭식/수랭식 전용 열화상카메라 보호 하우징을 통해 최대 220°C의 주변 온도까지 견딜 수 있어 어플리캐이션에 적용이 가능합니다.
  • 오픈형 네트워크 프로토콜을 채택하여 시스템 통합 및 2차 개발을 용이하게 하여 시스템 유연성을 높입니다.
견적문의 Data sheet

제품 사양

모델명 TN460U
열화상 디텍터 센서 유형(Detector) 12um 비냉각 마이크로 볼로미터
열화상 센서 해상도(Resolution) 640×512 해상도
측정 파장대역(Spectral Band) 7.5μm~14μm
온도분해능(NETD) 40mk(0.04도) 이하
초점 방식(Focus) 수동 포커스(포커스툴)
FOV시야각(FoV) 100°×82°/62.9°×50.4°/22.9°×18.4°
공간분해능(IFoV) 2.927mrad/1.74mrad/0.632mrad
측정 온도 범위(Measurement Range) 0°C~800°C, 600°C~2000°C
온도 정확도(Measurement Accuracy) ±2°C or ±2% of readings, whichever is greater
영상 프레임(Frame) 25Hz/초
색상 팔레트(Palettes) 20종 기본 제공
측정 기능(Measurement) 사용자 스팟 / 라인 / 영역 ; 각 12 지점, , 등온선 셋팅 및 알람 기능 지원
온도 측정 보정 기능(Temperature Measurement Correction) 반사 온도 / 주변온도 / 대기온도 / 투과율 / 방사율 / 거리
이미지 프로세싱(Image Processing) 자동 온도 대역 변경 / 자동 보정 / 자동 이미지 저장 / 디지털줌(1-8배)
통신 인터페이스(Communication interface) RJ45, 10M/100M adaptive Ethermet port; 1-channel RS485, supporting Pelco-D protocol expansion
오디오 인터페이스(Audio Interface) 1-channel audio input, 1-channel audio output
알람 인터페이스(Alarm Interface) 1-channel alarm input, 1-channel alarm output
비디오 인터페이스(Video Interface) 1-channel analog video
비디오 프로토콜(Video Standards) H.264, H.265
오디오 프로토콜(Audio Standards) G.711a/G.711U/AAC/PCM
내장 메모리(Storage Interface) SD card
네트워크 프로토콜(Network Protocol) IPv4, HTTP, HTTPS, SMTP, FTP, UPnP, DNS, DDNS, NTP, RTCP, RTSP, RTP, TCP, UDP, IGMP, ICMP, DHCP
통신 프로토콜(Interface Protocol) Modbus TCP, ONVIF, GB28181, MQTT
권장 작동 온도(Operating Temperature) -20℃~+60℃
전원 공급(Power supply mode) 12V DC or PoE power supply
소모 전력(Typical Power Consumption) <2.5W
크기(Dimensions) <50x50x90mm
무게(Weight)무게(Weight) About 200g


제품 상세 설명

제품 특징

1. 고품질 열화상 이미지


- 차세대 12μm 피치 640×512 픽셀 열화상 해상도 디텍터
- 최신의 열화상 이미지 알고리즘과 통합되어 더 높은 해상도와 더 섬세한 이미지를 제공합니다.


2. 초고온의 넓은 측정 온도 범위와 정확도


- 고온 어플리캐이션을 위한 특별히 설계된 0~2000°C의 초광범위 측정 온도 범위

- 25Hz 고속 프레임 이미지 및 고속 온도 데이터의 출력으로 일관되고 안정적인 고온 모니터링 지원


3. 간단한 설치와 산업형 디자인


- 작고 경량화된 컴팩트 디자인
- 혹독한 산업 현장의 요구를 충족시키기 위한 공랭식/수냉식 고온 전용 하우징 옵션
- 다양한 애플리케이션에 유연하게 적응할 수 있는 다양한 옵션 렌즈
- 고객의 시스템 통합 및 보조 개발을 위한 개방형 네트워크 프로토콜과 SDK



본 페이지에 기재되지 않은 자세한 제품 정보는 관련 제품 사양을 확인하시거나, 회사 견적 문의를 통해 안내받으실 수 있습니다.

추가 문의 사항은 이메일 또는 전화로 연락해 주시기 바랍니다.
