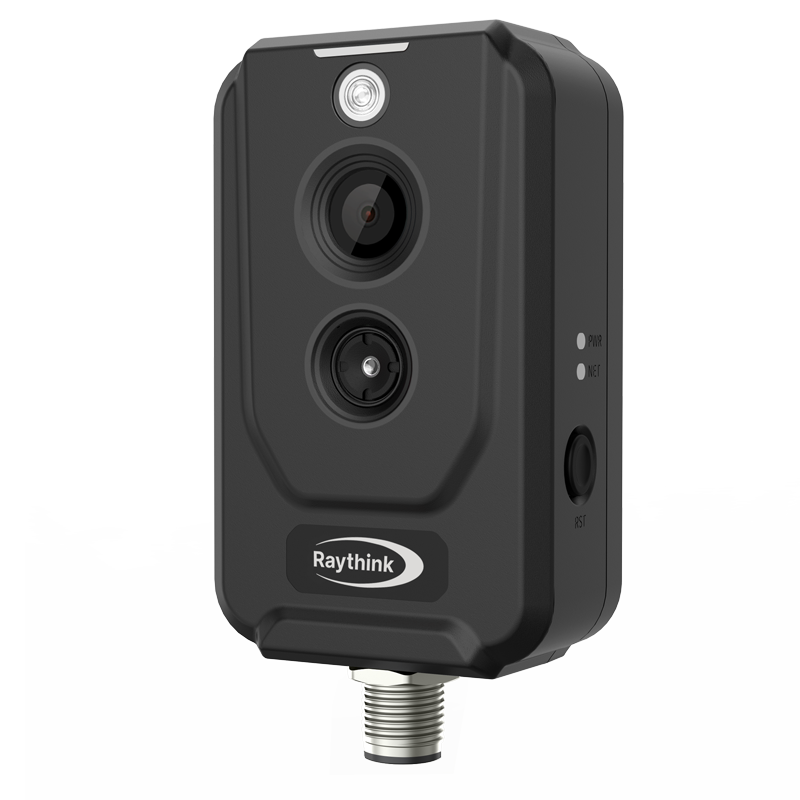

TN220 큐브형 고정형 열화상카메라

TN220 (큐브형 열화상카메라)

TN220은 256×192 해상도 WLP 적외선 모듈을 기반으로 개발되어 사용자에게 고품질 이미지를 제공합니다.
TN220 전기충전소, 재생 에너지, 전기 및 제조 설비와 같은 분야의 근접한 공간에 부착되어 시각화된 영상과 온도 모니터링 솔루션을 제공합니다.
컴팩트한 디자인과 마그네틱 장착 옵션이 가능하며, PoE 전원 공급 지원으로 간단하고 편리하게 장착이 가능합니다.

제품 사양

모델명	TN220
열화상 디텍터 센서 유형(Detector)	12um 비냉각 마이크로 볼로미터
열화상 센서 해상도(Resolution)	256x192 해상도
측정 파장대역(Spectral Band)	7.5～14μm
온도분해능(NETD)	40mk(0.04도) 이하
영상 프레임(Frame)	1-25Hz, 조절 가능
시야각(FoV)	56°× 42° or 90°×65.1° 선택
초점 방식(Focus)	프리포커스
색상 팔레트(Palettes)	20종 기본 제공
측정 온도 범위(Measurement Range)	20°C~+150°C, 100°C~550°C
온도 정확도(Measurement Accuracy)	±2°C or ±2%
빌트인 측정 도구(Measurement Tool)	웹서버 설정 - 알람 경보를 포함하여 최대 12 스팟, & 영역 & 라인 & 등온선 지원
등온선(Isotherm)	지원
자동온도범위(Temp. Width Stretch)	자동/수동
IR & DC 듀얼 스펙트럼(Dual-Spectrum Fusion)	지원
조명(Light Filling)	지원
디지털 실화상 해상도(Visible Light Resolution)	1600×1200 해상도
알람 인터페이스(Alarm Interface)	1채널 IO 알람 Input , 1채널 IO 알람 output
통신 인터페이스(Communication Interface)	1채널 RS485 interface
네트워크 인터페이스(Network Interface)	1채널 RJ45, 100M Ethernet port, support POE power supply
전원(Power supply mode)	DC 10~30V 1A/ POE(802.3af)
저장 공간(Storage Interface)	내장 32GB 메모리
지원 브라우저( Browser)	Chrome, Firefox, Edge, etc.
인터페이스 프로토콜(Interface Protocol)	ONVIF, GB28181, Modbus TCP/RTU, MQTT, SDK
네트워크 프로토콜(Network Protocol)	IPv4, DHCP, HTTP, HTTPS, RTSP, SMTP, FTP, UPnP
경고 알람 기능	화재 경고, SD 카드 분리 경고, 네트워크 케이블 이상 및 불법 액세스와 같은 예외 탐지 경보 지원
지능형 탐지(Intelligent Detection)	연기 및 화재 감지, 구역 침입, 트립와이어, 승객 및 차량 인식 및 대상 필터와 같은 지능형 이벤트 분석 지원
이미지 포멧(Image Encoding Format)	JPEG
영상 압축(Video Compression Standard)	H.264/H.265
비디오 엔코딩(Video Encoding Format)	MP4
초기화 버튼(Reset Button)	지원
동작 온도 및 습도(Operating Temperature and Humidity)	-20°C~+60°C, <95%RH
갭슐화 등급(Ingress Protection Rating)	IP67
전력 소비(Power Consumption)	≤2.6W
크기(Dimensions)	93mm×56mm×31.5mm
무게(Weight)	152g

제품 상세 설명

제품 특징

1. 선명한 이미지와 정밀한 온도 측정

- 256×192 열화상 해상도로 고객에게 우수한 이미징 품질 제공합니다.

- 다양한 산업 용도에 적용할 수 있는 20가지 팔레트 색상을 지원합니다.

- 동기화 및 실시간 이미지 열화상으로 1~25Hz 조정 가능한 프레임 속도를 지원합니다.

- 90° 및 56° FOV 지원으로 용도에 맞는 선택 가능한 넓은 주사각을 제공합니다.

2. 높은 IP 등급 및 내구성

- 열악한 환경에서 온도 모니터링이 가능한 IP67의 높은 캡슐화 등급

- 20°C~+60°C의 작동 온도 범위로 밀폐된 공간에서도 작동 적응성 향상

- 알루미늄 합금 쉘 및 견고한 내구성

3. 지능형 알고리즘 및 전문 소프트웨어

- 연기 및 화재 모니터링 및 지정 구역 침입 인식 알고리즘을 지원하여 이중 보안 보장을 제공합니다.

- 조건부 열화상 저장 및 이력 데이터 기록을 지원하여 데이터 분석을 보다 효율적이고 편리하게 만듭니다.

- MQTT, Modbus TCP/RTU, ONVIF 및 GB28181와 같은 프로토콜을 지원하여 시스템 솔루션 통합 지원합니다.

- 사용자의 커스터마이즈 개발을 지원하기 위한 SDK 및 개발 지원 제공합니다.

4. 간단한 장착 및 비용 절감

- 마그네틱 장착, 벽 장착, 수직 장착, 삼각대 장착과 같은 다양한 옵션을 통한 손쉬운 장착.

- 알람 지원을 위해 RS485 인터페이스 및 I/O 알람 인터페이스를 지원합니다.

제품 영상

본 페이지에 기재되지 않은 자세한 제품 정보는 관련 제품 사양을 확인하시거나, 회사 견적 문의를 통해 안내받으실 수 있습니다.
