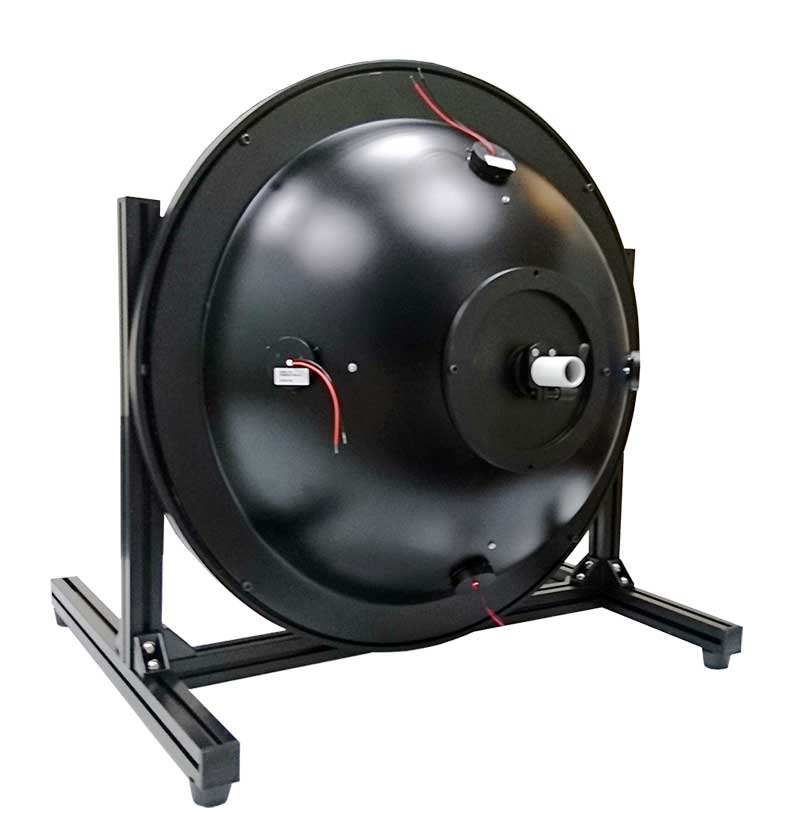

ISP-500 균일 광원(Uniform Light Source) 시스템

ISP-500 균일 광원(Uniform Light Source) 시스템

ISP-500
  • 뛰어난 균일도(Uniformity)
  • 변동률 ±1% 이내
  • 다양한 파장 범위 지원
  • 일반적으로 300 nm ~ 2500 nm(BaSO₄ 코팅 기준)
  • 다양한 크기 옵션 제공
  • 대표 모델 크기: 직경 500 mm
  • 텅스텐-할로겐 광원 기본(옵션으로 LED 광원 등도 제공 가능)
견적문의 Data sheet

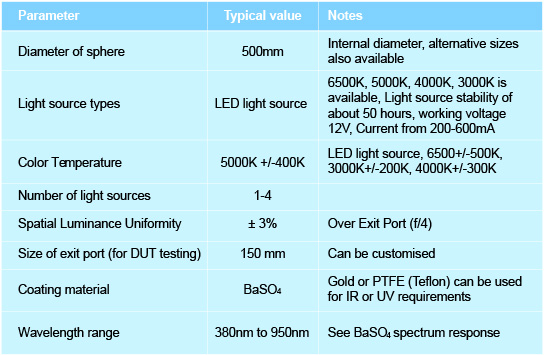

제품 사양

모델명 ISP-500
구(스피어) 직경 사양 일반 사양은 500 mm이며, 이는 내부 직경 기준이고 다른 크기도 선택할 수 있습니다.
광원 타입 LED 광원이며, 6500 K / 5000 K / 4000 K / 3000 K 옵션을 제공합니다.
광원 안정성 약 50시간 수준이며, 동작 전압은 12 V, 전류는 200~600 mA 범위입니다.
색온도(대표값) 5000 K ± 400 K이며, LED 광원 옵션에 따라 6500 K ± 500 K, 3000 K ± 200 K, 4000 K ± 300 K 사양도 가능합니다.
광원 개수 1~4개 구성
공간 휘도 균일도(Spatial Luminance Uniformity) ±3%이며, 출구 포트(Exit Port) 기준(f/4 조건)입니다.
출구 포트(시험체 DUT 측정용) 크기 일반 사양은 150 mm이며, 맞춤 제작이 가능합니다.
내부 코팅 재질 BaSO₄이며, IR 또는 UV 요구사항이 있을 경우 금(Gold) 또는 PTFE(테플론) 코팅을 적용할 수 있습니다.
지원 파장 범위 일반 사양은 380 nm ~ 950 nm이며, BaSO₄의 분광 응답 특성을 기준으로 합니다.


제품 상세 설명

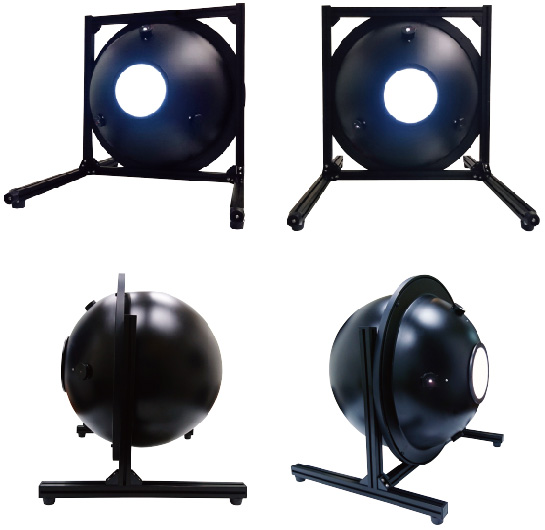

ISP-500 uniform light source


ISP-500과 같은 균일 광원은 센서 및 카메라의 교정(calibration), 사진 인화지의 품질 관리(QC) 등 다양한 용도에 사용됩니다.

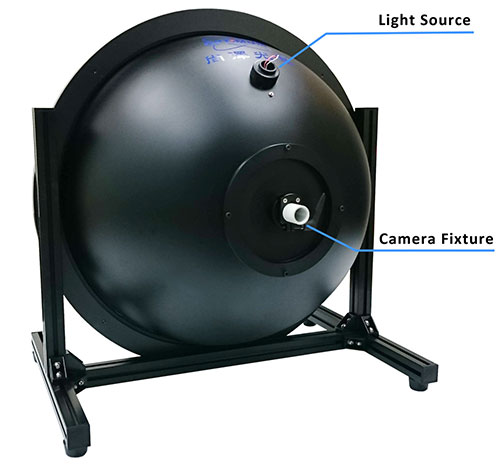

예를 들어 파노라마 비디오 카메라를 시험할 때, 시험 대상 카메라를 적분구 내부(광원) 쪽으로 향하게 하면 영상 시스템의 비균일성(밝기 불균일)을 확인할 수 있습니다. 광원 자체는 균일한 광 출력을 제공하는 것이 전제이므로, 관측되는 비균일성이 있다면 이는 광원 때문이 아니라 카메라(이미징 시스템 또는 센서) 자체에서 발생한 것임을 판단할 수 있습니다.


주요 특징


- 뛰어난 균일도(Uniformity)

- 변동률 ±1% 이내

- 다양한 파장 범위 지원

- 일반적으로 300 nm ~ 2500 nm(BaSO₄ 코팅 기준)

- 다양한 크기 옵션 제공

- 대표 모델 크기: 직경 500 mm

- 텅스텐-할로겐 광원 기본(옵션으로 LED 광원 등도 제공 가능)


적용 분야


1. 일반 적분구(Integrating Spheres)


- 램프, LED, 레이저 및 광원(루미네어) 시험/측정

- 재료의 총 확산 반사율(Total diffuse reflectance) 측정

- 균일 광원(아래 참조)


2. 균일 광원(Uniform Light Sources)


- 센서 교정(Calibration)

- CCD, CMOS 등 FPA(Focal Plane Array) 교정/평가

- 렌즈 셰이딩 보정(Lens shade correction)

- 카메라 이미징 시스템 교정(Calibration)

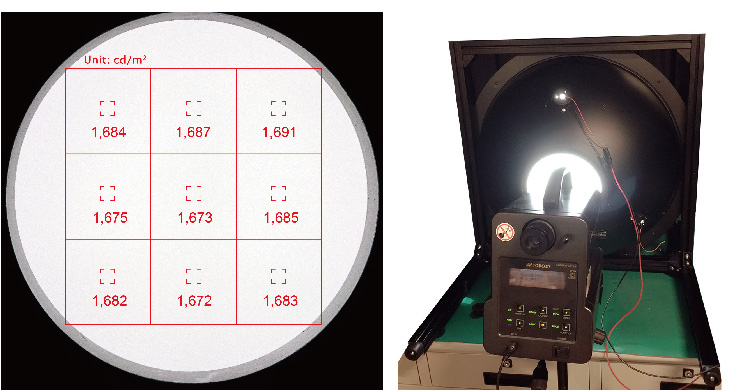

적분구 내부에서 수행하는 Topcon SR-3 그리드(Grid) 측정




본 페이지에 기재되지 않은 자세한 제품 정보는 관련 제품 사양을 확인하시거나, 회사 견적 문의를 통해 안내받으실 수 있습니다.

추가 문의 사항은 이메일 또는 전화로 연락해 주시기 바랍니다.
